在汽车工业中，拥有良好的抗冲击性能的材料通常用来制造车身和底盘，以抵御碰撞和挤压。使用滑石粉填充的聚丙烯塑料，可以提高材料的弯曲性能，但会不同程度降低材料的抗冲击性能。滑石的品质好坏将影响填充后材料的抗冲击性能。一般来说，滑石粉的二氧化硅（SiO2）和细度对于材料的冲击性能影响较大。本文将在二氧化硅梯度与目数梯度下对比经滑石填充后产品的抗冲击性能。

使用三种相同细度不同二氧化硅的滑石粉按照粉体填充20%与聚丙烯共混制备样料，再通过注塑制样，得到三款不同二氧化硅的滑石粉样品，测试其抗冲击性能后得到如下结果。

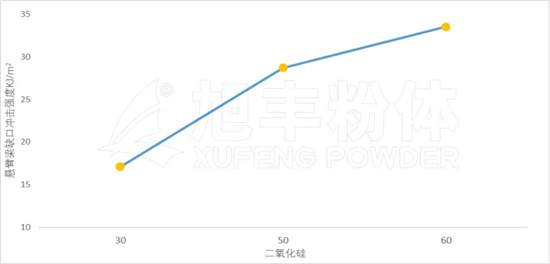

图1 不同二氧化硅下产品的抗冲击性能

通过图1可以看到，二氧化硅提高，样品的抗冲击性能也相应得到提升。二氧化硅越高，说明滑石粉的纯度高，杂质就越少，滑石粉的品质就越好，冲击性能受其他伴生矿杂质的影响就越小，从而提高样品的抗冲击性能。

使用三种相同二氧化硅但是不同细度的的滑石粉按照粉体填充20%与聚丙烯共混制备样料，再通过注塑制样，得到三款不同二氧化硅的滑石粉样品，测试其抗冲击性能后得到如下结果。

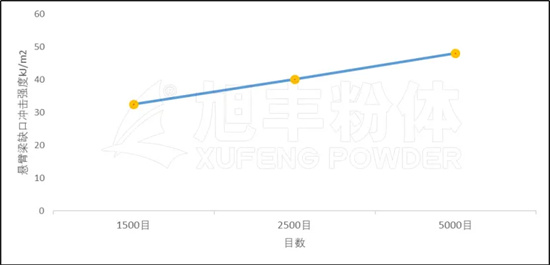

 图2 不同细度下产品的抗冲击性能

通过图2可以看到，在二氧化硅相同的情况下，目数越高的产品，其抗冲击性能越好。这是因为目数越高，说明滑石粉的粒径越小，粉体的比表面积越大，与树脂接触的点就越多，在受外力的情况下，其产生的裂纹和受力点会越多，因此材料的抗冲击性能会更好。

通过以上两个对比实验可以得知，对于滑石粉填充的材料，滑石粉的细度越高，二氧化硅越高，材料的冲击性能越好。

对于性能要求比较高的产品，可以从提高滑石粉目数、二氧化硅的方式提高材料的抗冲击；

对于性价比要求高的产品，可以调整填料的二氧化硅和细度达到降本增效的结果。

展会邀请

CHINAPLAS 2025 国际橡塑展

时间：4月15-18日

地点：广东深圳国际会展中心（宝安）

旭丰粉体展位号：16Q37

第二十六届中国(晋江)国际鞋业暨

第九届国际体育产业博览会

时间：4月19-22日

地点：晋江国际会展中心

旭丰粉体展位号：B展厅27-28,37-38（鞋纺材料展区）
