注：HDPE与EPDM的质量比为1:1，T-1为1250目滑石粉，T-2为3000目滑石粉。

    表2为滑石粉的粒度对聚丙烯的影响。从表2可以看出，当滑石粉用量为27.5%，但粒度不同时，两者的收缩率分别是0.811%和0.805%。即滑石粉用量相同的情况下，其粒度越小，材料的收缩率越低。这是因为滑石粉的片状结构会直接影响复合材料的疏密程度，T-1的片状相对较大，填充到树脂中易出现“空穴”，这些“空穴”会导致材料在注塑成型后产生相对较大的收缩。

    与此同时，滑石粉填充到树脂中会同时充当填充剂和成核剂的作用，填充剂可以降低材料的收缩率；而成核剂则会阻止材料中大球晶的生成，从而影响PP的结晶，进而降低材料的收缩率。由于T-2（3000目）的粒度较T-1（1250目）的粒度小，相同质量的粒子数量较多，可充当成核剂的粒子亦较多，阻碍材料大球晶形成的效果相对更好，从而导致整体材料的收缩率相对较低。

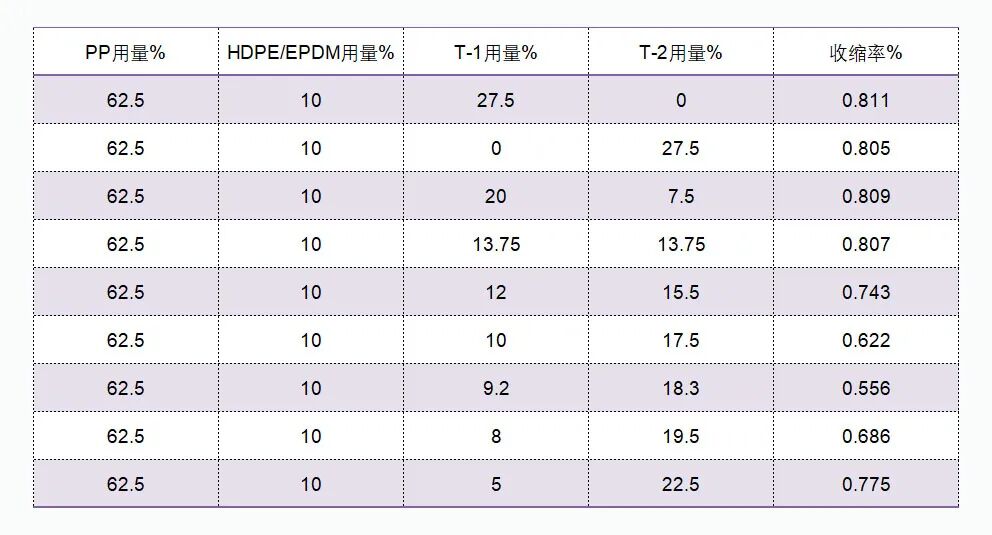

    当向树脂中同时添加T-1和T-2，结果发现在滑石粉总量一定的条件下，随着T-1用量的降低，材料的收缩率逐步降低，但是，当两者的质量比为1:2时，材料的收缩率达到最小值0.556%。其后，随着T-2用量的增加，材料的收缩率反而上升。这是因为粗粒子与细粒子的比表面积不同，粗粒子的比表面积小于细粒子，而材料收缩率的大小会受到PP与滑石粉两者接触面多少的影响，PP与滑石粉的接触界面越大，材料的收缩率越低。

    但是，添加单一粗粒子或者细粒子滑石粉时，粒子间均会堆积出现较大的缝隙，形成所谓的空洞效应，导致材料的密度降低，整体材料在成型时收缩率较大；而当粗细两种粒子同时加入PP中时，组粒子间的缝隙由细粒子来填充，形成所谓的二次填充效应，结果使材料的密实度增大，整体材料的收缩率较低。
