碳酸钙是涂料中应用最为广泛的体质颜料，不仅可大幅度降低涂料制作成本，还可影响涂料的诸多性能，如改变涂膜的机械强度，提高涂膜耐水性等，是民用与工业涂料最主要的功能性填料。

       常规的重钙、轻钙受到吸油值、粒度等影响在使用中常出现硬沉淀、填充比低等情况，为此碳酸钙常以表面改性、纳米化等不同方式和形态出现在配方体系中，此处控制相同树脂液配比对比不同填充比下涂料的旋转粘度和触变状态。

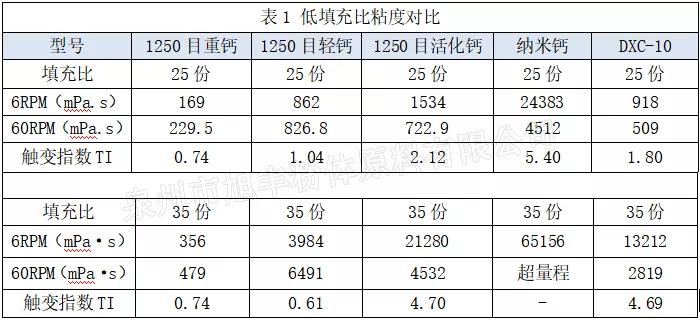

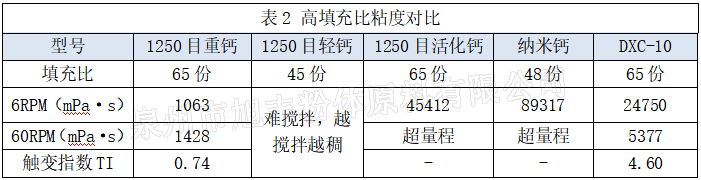

（注：高剪下存在较多粘度数据超出量程的情况，此次以低剪粘度数据展示，一般产品加工和施工时表现的为高剪下的粘度情况。）

       ①轻钙和重钙表现出不同于改性钙和纳米钙的流变状态，触变指数＜1存在越搅拌越稠的情况，不适合高填充比的产品加工和使用。

       ②纳米钙、1250目活性钙、DXC-10均具有一定的触变性，即拥有越搅拌越稀的特性，能有效提高加工效率。

       ③低填充比时纳米钙具有优秀的触变性以及可加工性；但DXC-10在高填充比下仍具有较好的可加工性和触变性，而纳米钙和活化钙均存在粘度较大问题，使加工性明显降低。

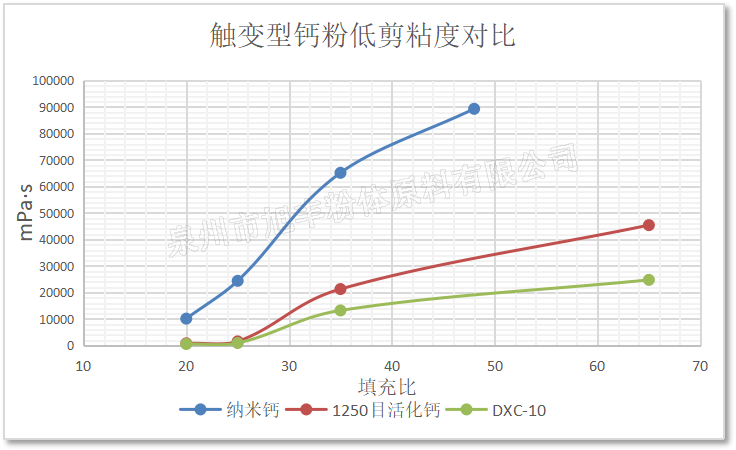

       同时我们结合吸油值数据可以发现DXC-10的吸油值明显低于其他类型的钙粉，这也意味着相同树脂可以承载更多的DXC-10；即DXC-10在有效降低配方中树脂使用同时可保障产品的触变性、加工性、稳定性和施工性。

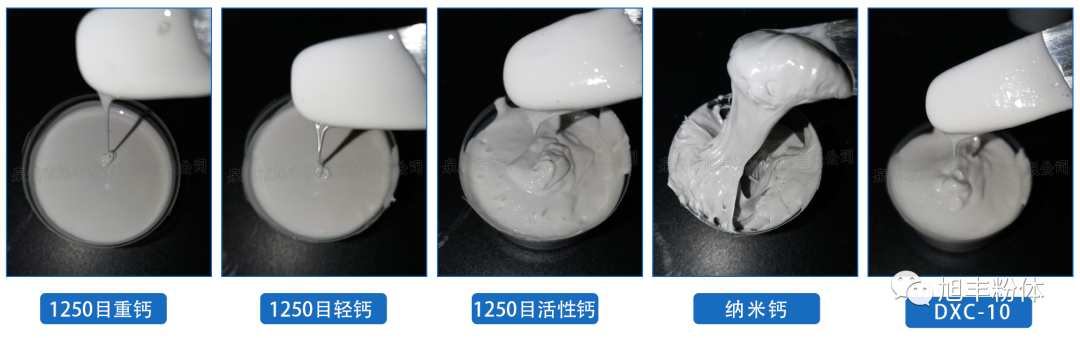

       以下附图不同处理方式的钙粉高填充比油性涂料状态图。

      由此可见DXC-10特别适用于高填充比的油性涂料、无溶剂涂料、胶粘剂、改性塑料等对产品流变、稳定性、加工性有较高需求的产品体系。

      更多应用信息或索取样品请扫描以下微信号或直接来电，旭丰粉体竭诚为您服务！

联系人 | 运营部陈小姐

固定电话 | 0595-28270059

移动电话 | 18350592277
